Cảm biến nhiệt độ PT100

Cảm biến nhiệt độ PT100 là một trong những cảm biến được dùng nhiều nhất hiện nay. Hầu hết các nhà máy đều dùng cảm biến pt100. Như tên gọi thì cảm biến nhiệt độ Pt100 được dùng  để đo nhiệt độ. Cảm biến nhiệt độ PT100 có thể đo được nhiệt độ trong nhiều ứng dụng và điều kiện khác nhau từ nước, không khí, hoá chất, cám gạo, xi măng….

Làm sao để chọn cảm biến đo nhiệt độ pt100 cho chính ứng dụng và đem lại hiệu qủa cao nhất. Hôm nay mình gưới thiệu cho các bạn các chọn cảm biến Pt100.

Nguyên lý hoạt động cùa cảm biến Pt100 :còn được gọi là nhiệt điện trở pt100 tức là cảm biến thay đổi điện trở theo nhiệt độ. Ở nhiệt độ 0 Độ C thì điện trở của cảm biến là 100 ohm. Ngõ ra của cảm biến lạ dang điện trở vì vậy các bộ đọc tín hiệu cảm biến Pt100 sẽ quy đổi điện trở nhận được từ pt100 sang độ C hoặc độ F.

Thông số đầu dò cảm biến Pt100 thông dụng thường có như sau:

• Cảm biến Pt100 – 3 dây
• Chiều dài 100mm, 200mm, 300mm, 400mm, 500mm…
• Đường kính hay phi đầu dò : 5mm, 6mm, 8mm, 10mm….
• Nhiệt độ đo được : -50…450 C, 0…100 C, 0…300C, …
• Vật liệu : Inox 304 hoặc Inox 316
• Xuất xứ : Hàn Quốc, Đức hoặc Italy

Cảm biến nhiệt độ PT100 có những thông số gì ?

Chọn cảm biến Pt100 chúng ta cần chú ý đến những thông số chính như sau:

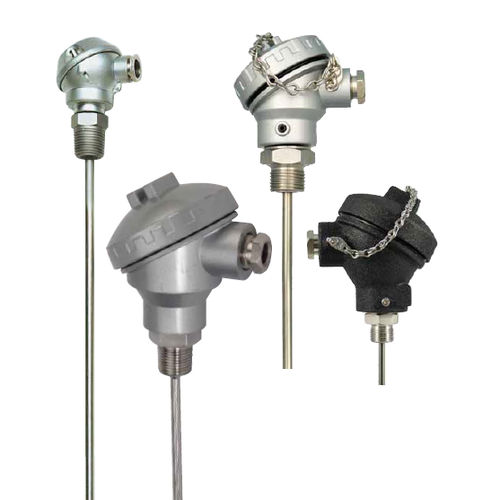

• Cảm biến đo nhiệt độ Pt100 chia làm 2 dòng chính là cảm biến dạng dây và cảm biến dạng củ hành.

Trong hai loại này thì mỗi loại được sử dụng trong các ứng dụng riêng, tuỳ thuộc vào nơi lắp đặt mà chọn loại cho phù hợp.

1.Kích thước cảm biến Pt100

• Chiều dài Cảm biến nhiệt độ Pt100 có nhiều kích thước khác nhau. Chiều dài cảm biến dao động từ 10mm cho đến 1000mm. Thông thường các chiều dài hay được ưa chuộng là 50mm, 100mm, 200mm, 300mm….
• Tiếp Theo là đường kính cảm biến đầu dò Pt100. Đường nhỏ nhất là 1mm và lớn nhất là 27mm đối với Pt100.

Tuỳ Theo dãy nhiệt độ sử dụng và ứng dụng cần dùng đường kính đầu dò thích hợp. Đường kính đầu dò càng nhỏ thì độ nhạy của cảm biến càng lớn. Đường kính đầu dò lớn thì độ nhạy thấp nhưng dãy đo nhiệt độ sẽ cao.

2. Dạng Pt100 máy dây

Trên thị trường có ba dạng cảm biến Pt100 là 2 dây, 3 dây và dạng 4 dây. Trong đó cảm biến Pt100 dạng 4 dây có độ chính xác cao nhất. Ở Việt Nam đa phần chúng ta thấy Pt100 dạng 3 dây.  Pt100 dạng 3 dây thì có 2 dây cùng màu và một dây khác màu.

3. Dãy đo của cảm biến Pt100

Theo nguyên lý đầu dò Pt100 có dãy đo lên đến 800C. Khoảng từ -200…800 C, dãy này chỉ có các cảm biến của Châu Âu mới đo được. Đa phần thông dụng các hãng sản xuất chỉ nằm trong khoảng từ -50…450 C. Nếu dãy đo cao hơn phải dùng cảm biến can nhiệt như can K hay Can S….

Chọn dãy đo cảm biến cần chú ý quan trọng là dãy đo. Ví dụ chúng ta dùng dãy đo 0..100 C có thể chọn các cảm biến dãy đo khoảng 150 đến 200 C. Nếu dùng ứng dụng nhiệt độ max 300 C thì cần chọn dãy đo cảm biến khoảng 350-400C.

4. Sai số của cảm biến

Dòng cảm biến Pt100 chia làm 3 cấp độ sai số. Ba cấp sai số là class Class B, Class A và Class AA, trong đó Class B sai số là 0.3C, Class A sai số là 0.15 C và Class AA sai số là 0.1 C. Trong các ứng dụng không cần độ chính xác quá cao đa phần nhà máy chọn Class B vì giá tốt và dãy đo cao.

Ngược lại đối với Class được dùng nhiều trong thực phẩm và y tế. Cần độ sai số thấp và dãy đo nhiệt độ cũng không quá cao  trung bình thường dưới 200 C.

5. Có cần dùng transmitter khi dùng với cảm biến pt100 không ?

Khi đo nhiệt độ, độ phản hay độ nhạy của cảm biến cũng là một yếu tố quan trong. Khi truyền đi xa với khoảng cách lớn, sẽ có sai số và độ nhạy của cảm biến sẽ giảm. Điều này gây khó khăn cho quá trình điều khiển cũng như nhiệt độ tại vị trí đo và hiển thị lệch nhau. Để giải quyết vấn đề này giải pháp đó là  dùng bộ chuyển đổi tín hiệu Pt100 sang 4-20mA.

Khi dùng bộ chuyển đổi tín hiệu Pt100, tín hiệu được chuyển sang dạng 4-20mA. Khi dùng tín hiệu 4-20mA khoảng cách truyền là khoảng từ 500m- 800m do đó không lo về sai số và cũng như nhiễu. Có hai dạng bộ chuyển đổi thường dùng trong công nghiệp là dạng tròn dùng gắn trên đầu dò cảm biến Pt100. Loại thứ hai là gắn trên tủ điên dạng Din rail.

7.  Bộ đọc tín hiệu cảm biến Pt100

Điều này khá quan trong, nếu cần muốn hiển thị nhiệt độ để quan sát thì yêu cầu phải có bộ hiển thị. Bộ hiển thị nhiệt độ tìm được khá nhiều trên thị trường liên hệ để được tư vấn
