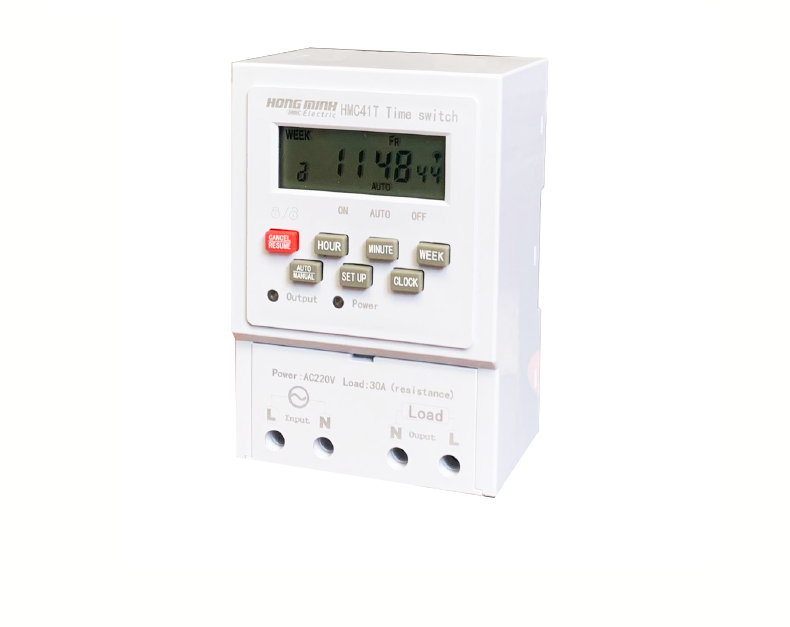

CÔNG TẮC THỜI GIAN ĐIỆN TỬ HMC41-TE

– Công tắc thời gian (Time Switch) là thiết bị điều khiển và có thể tự động bật hoặc tắt nguồn điện của các thiết bị tiêu dùng khác nhau theo thời gian định sẵn của người dùng. Đối tượng điều khiển là các thiết bị mạch điện và thiết bị gia dụng như đèn đường, đèn nê-ông, đèn quảng cáo, thiết bị sản xuất, thiết bị phát thanh truyền hình, v.v… có yêu cầu tắt mở theo thời gian xác định. – Các ứng dụng thực tế trong nhiều lĩnh vực: • Hẹn giờ cho đài phát thanh địa phương. • Hẹn giờ cho đèn bảng quảng cáo, bảng hiệu. • Hẹn giờ đèn sân vườn, đèn ngủ. • Hẹn giờ thổi khí oxy, thay nước hồ cá cảnh. • Hẹn giờ tưới cây. • Hẹn giờ cho các thiết bị như: Sạc điện thoại, modem, camera, báo động…
– Nguồn điện tiêu chuẩn hoạt động: 220V/50Hz – Dải công suất áp dụng: 160-240V – Công suất tải Max 30A (Phù hợp mức 25A) – Khoảng cách thời gian cài đặt tắt/mở tối đa 168h (1 tuần) – Có 16 nhóm cài đặt thời gian, thủ công hoặc tự động – Khối luợng bộ sản phẩm: 430g – Kích Thước: 110 × 75 × 50mm – Độ ẩm môi trường làm việc < 95% – Nhiệt độ làm việc: -25 độ C – +60 độ C – Có thể chọn lịch làm việc cho timer trong cả tuần hoặc từng ngày riêng lẻ trong tuần

Hướng dẫn sử dụng

– Đầu tiền hãy tháo Pin và bỏ lớp lót nhựa ở cực Pin vào lắp Pin lại (Do nhà sản xuất cài lớp nhựa để chặn cực). Sau đó ấm nút CANCEL/RESUME màu đỏ 4 lần để mở hoặc khóa.

Khi hiện chữ “a” trên màn hình là thiết bị đang ở trạng thái khóa, sẽ không điều chỉnh được các phím bấm của thiết bị.

Sau khi bấm 4 lần nút CANCEL/RESUME màu đỏ, chữ “a” không còn xuất hiện là mở, thiết bị sẽ điều chỉnh được các phím bấm cài đặt còn lại và điều khiển lệnh theo cài đặt của bạn.

Cài đặt thời gian

1. Trước tiên, đảm bảo bàn phím đang ở trạng thái BẬT (không hiển thị chữ “a ”. Sau đó kiểm tra đồng hồ trên màn hình khớp với thời gian thực tế hay không. Nếu không, bấm các phím sau

– “WEEK” là thứ (ngày trong tuần): Mo-thứ 2; Tu-thứ 3; We-thứ 4; Th-thứ 5; Fr-thứ 6; Sa-thứ 7; Su-chủ nhật.

– “MINUTE” là phút

– “HOUR” là giờ

Đảm bảo điều chỉnh thời gian đúng với hiện tại thực tế.

Các phím bấm còn lại:

– “Auto/MANUAL” Là phím bấm lựa chọn chế độ Tự động/ Thủ công sẽ hiện ON-AUTO-OFF trên màn hình.

– “SET UP” Là phím bấm Cài đặt

– “Clock” Là phím hiển thị giờ đồng hồ

2. Cài đặt mở

– Thời gian mở đầu tiên

• Ấn nút SET UP => Màn hình hiển thị 1ON.

• Ấn nút WEEK=> Lập trình bật tắt theo các ngày trong tuần. (Nếu muốn chọn ngày nào cũng bật vào thời gian được cài đặt thì cho hiện từ thứ 2 đến chủ nhật.)

• Ấn nút HOUR => Lập trình cài đặt để thay đổi giờ.

• Ấn nút MINITE => Lập trình cài đặt để thay đổi phút.

3. Cài đặt tắt

• Ấn nút SET UP => Màn hình hiển thị 1OFF .

• Lặp lại quá trình trên để cài đặt thời gian tắt cho thiết bị. (Nếu bạn muốn hẹn thêm số lần tắt mở có thể lặp lại quá trình trên đến 16Off.) Và kết thúc bằng phím có biết tượng đồng hồ.

4. Bấm “SET UP” một lần nữa, 2ON và 2OFF, 16 ON và 16 OFF sẽ xuất hiện trên màn hình. Sau khi thực hiện các bước 2 và 3 mỗi lần BẬT – TẮT có thể được cài đặt.

5. Sử dụng: Sau khi lập trình xong, bạn nhấn nút AUTO/MANUAL để chọn chế độ hoạt động cho thiết bị.

• On: Luôn đóng tiếp điểm.

• Auto: Bật tắt thiết bị theo lịch trình đã cài đặt.

• Off: Luôn ngắt tiếp điểm. Lưu ý: Nút AUTO/Manual cũng có thể sử dụng để đóng/ngắt khẩn cấp.

• Khi muốn dừng khẩn cấp ấn nút Manual chuyển chế độ sang OFF

• Khi muốn bật thiết bị bạn ấn nút Manual để chuyển sang chế độ ON
