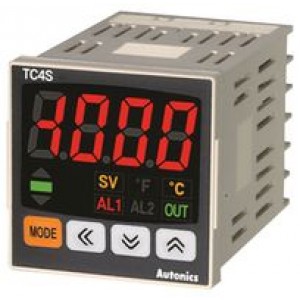

BỘ ĐIỀU KHIỂN NHIỆT ĐỘ PID AUTONICS TC4S-14R

Thông tin chi tiết bộ điều khiển nhiệt độ CT4S-14R.

CT4S-14R thuộc TC Series – một trong những giải pháp điều khiển nhiệt độ sinh lợi nhất có nhiều chức năng cần thiết – thực sự lý tưởng cho việc điều khiển nhiệt độ với thuật toán điều khiển PID mới phát triển và lấy mẫu với tốc độ cao 100ms. Đặc biệt, có cả hai ngõ ra SSRP và ngõ ra Relay được hỗ trợ để thực hiện việc điều khiển tiết kiệm và tiện lợi; ngoài ra, tầm nhìn được cải thiện và kích thước nhỏ gọn là đặc điểm khác biệt của TC Series.

Đặc điểm chính của CT4S-14R
-  Thực hiện lấy mẫu với tốc độ cao 100ms
-  Ngõ ra SSRP và ngõ ra Relay trên một thiết bị : Ngõ ra SSRP có thể dùng để điều khiển pha và điều khiển chu kỳ
- Tăng tầm nhìn với chữ số hiển thị lớn và LED có độ sáng cao
- Tiết kiệm không gian lắp đặt với thiết kế nhỏ gọn : giảm xuống khoảng. 38% (60mm) chiều sâu so với các model trước đó
- Chỉ thị độ lệch giữa SV và PV.

Các trường hợp ứng dụng điều khiển nhiệt độ CT4S-14R
CT4S-14R có thể ứng dụng cho các máy móc đòi hỏi điều khiển nhiệt độ khác nhau như là máy ép nhựa

Các ứng dụng thực tế của CT4S-14R

Hướng dẫn sử dụng
1. Môi trường lắp đặt
 1) Chỉ được dùng trong nhà       2) Độ cao so với mặt nước biển Max 2000m
 3) Mức độ ô nhiễm 2                    4) Lắp đặt hạng II
2. Hãy lắp đặt công tắc nguồn hoặc mạch ngắt điện trong quy trình để ngắt nguồn cấp.
3. Công tắc hoặc mạch ngắt điện phải được lắp đặt gần người sử dụng
4. Không sử dụng sản phẩm này như đồng hồ Vôn hoặc đồng hồ Ampe, đây là bộ điều khiển nhiệt độ
5. Phải sử dụng dây bù nhiệt khi mở rộng dây từ bộ điều khiển đến can nhiệt, nếu không thì sự lệch nhiệt độ sẽ
    xảy ra tại phần dây được kết nối với nhau.
6. Trong trường hợp sử dụng RTD Sensor, cả 3 dây đều phải được sử dụng. Nếu muốn kéo dài thêm dây, cả 3 dây
    đều phải được sử dụng với kích thước giống nhau và cùng loại.
    Nếu điện trở của dây khác nhau có thể dẫn đến nhiệt độ khác nhau.
7. Trong trường hợp sử dụng dây nguồn và dây tín hiệu gần nhau, dây chống nhiễu phải được dùng như là dây nguồn
    và dây tín hiệu vào phải được bọc lại.
8. Tránh xa các thiết bị có tần số cao. (Máy hàn tần số cao & máy khâu, bộ điều khiển điện dung SCR loại lớn)
* Có thể xảy ra sự cố nếu không làm theo các hướng dẫn ở trên.

Cảnh báo khi sử dụng
* Vui lòng đọc kỹ hướng dẫn sử dụng trước khi dùng sản phẩm này
* Vui lòng làm theo hướng dẫn dưới đây:
! Cảnh báo sự cố nghiêm trọng có thể xảy ra nếu không tuân theo hướng dẫn bên dưới
! Chú ý sản phẩm có thể bị hư hại nếu không tuân theo hướng dẫn bên dưới
* Bảng hướng dẫn này được dùng như là cẩm nang cầm tay
*Chú ý: sự tổn thương và nguy hiểm có thể xảy ra dưới điều kiện đặc biệt
! Cảnh báo
1.Trong trường hợp sử dụng với các loại máy móc khác (điều khiển năng lượng hạt nhân, thiết bị y tế, vận chuyển, xe lửa, máy bay, giải trí hoặc thiết bị an toàn…), yêu cầu phải gắn thêm thiết bị an toàn hoặc liên hệ với chúng tôi.
Nó có thể gây cháy hoặc tổn thương đến con người hoặc thất thoát tài sản
2. Lắp đặt thiết bị trên tủ bảng điện
Có thể gây ra shock điện
3. Không được kết nối hoặc sữa chữa khi đang còn điện
Có thể gây ra shock điện
4. Hãy đấu dây sau khi kiểm tra số đầu nối
Nó có thể gây cháy
5. Không được tháo vỏ ra, hãy liên hệ với chúng tôi khi cần
Nó có thể gây ra shock điện hoặc cháy nổ
! Chú ý
1. Thiết bị này không được sử dụng ngoài trời
Nó có thể rút ngắn tuổi thọ của sản phẩm hoặc gây shock điện
2. Khi đấu nối dây, no.20AWG(0.50mm²) phải được dùng và sử dụng đầu nối từ 0.74N*m đến 0.90N*m
Nó có thể gây ra sự cố hoặc cháy nổ do kết nối sai.
3. Nếu dùng đầu Code, chọn theo dưới đây.
4. Vui lòng thực hiện theo đúng đặc tính kỹ thuật
Nó có thể rút ngắn tuổi thọ của sản phẩm hoặc gây cháy
5. Không sử dụng công tắc hoặc tiếp điểm Relay quá thời hạn sử dụng
Nó có thể gây ra hư tiếp điểm hoặc gây ra cháy nổ.
6. Trường hợp vệ sinh thiết bị không được dùng nước hoặc chất tẩy rửa, hãy sử dụng khăn khô.
Nó có thể gây cháy hoặc bị shock điện
7. Không được sử dụng thiết bị này trong môi trường có bụi bặm, gas ăn mòn, ánh sáng chiếu trực tiếp
hoặc có chấn động mạnh…
Nó có thể gây ra cháy
8. Không được dể bụi hoặc cặn kim loại lọt vào thiết bị
Nó có thể gây ra sự cố hoặc gây cháy
9. Vui lòng kiểm tra dây dẫn  sau khi kiểm tra kết nối khi kết nối cảm biến nhiệt độ
Nó có thể gây ra sự cố hoặc gây cháy.
